Opstelling Weerstation Dorestad

Gegevens van hardware en software opstelling:

Geografische locatie en Hoogte

GPS
Latitude : 51 58' 35"
Longitude : 5 19' 33"

Decimaal
Latitude :51.976389
Longitude : 5.325556

Hoogte
NAP +5m boven zeeniveau

Elevation
16ft above sea level.

Het Weerstation bevat
Een Davis VantagePro+
UV en Solar sensor
Bliksemdetectie
Fijnstofmeting
Eigen weersvoorspelling
FWI bosbrand waarschuwing

Buitentemperatuur en Vocht
1.5m+mv hoogte
NAP 6,5m
21ft above sealevel

10m vanaf het huis noordwest zijde.
De sensor heeft een ventilator die tijdens daglicht aangaat en voor een constante
luchtstroom zorgt. De zorgt voor nog betere waardes.

Regenmeter

1.5m+mv hoogte
Geplaatst in het midden van de tuin.

Solar en UV
D
e sensoren is bevestigd aan de mast bij de windmeter. De sensor is vrij van obstakels.
14m+mv hoogte
NAP 19m
62ft above sealevel

Windmeter
14m+mv hoogte
Geplaatst op het huis. Gemonteerd alluminumbuis van 2 meter.

Bliksemdetectie
D
e sensor is bevestigd aan de mast bij de windmeter. De sensor is vrij van obstakels.
14m+mv hoogte
NAP 19m
62ft above sealevel

Bliksemserver
De server die alle bliksemdetectie's uitleest en verwerkt en die het vervolgens op de site zet
Dell PII PC met Windows XP. 1.6GHz met 768Mb aan geheugen

Webserver
De server waar alle data is op geslagen, word op de site weergegeven met IIS Microsofts Internet Information Services v7.0
Dell PowerEdge R210 met Windows Server 2008. 2.80GHz en 2.79GHz met 16Gb aan werkgeheugen.

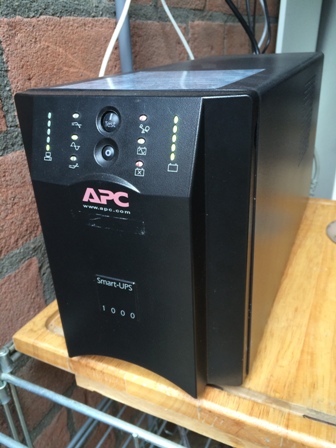

Noodstroomvoorziening
Tevens bevat onze netwerk sinds 20 januari 2013 een noodstroomvoorziening.
Deze zorgt er voor dat bij een stroomuitval. Modem, server, switch en weerstation van stroom worden voorzien.
De noodstroomvoorziening zorgt voor circa 1hr aan back-up stroom daarna worden alle servers en applicaties automatisch afgesloten.

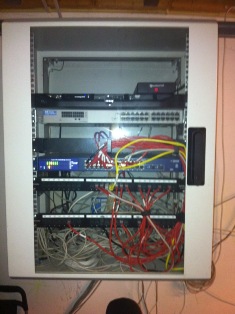

Netwerk

Ons netwerk bestaat uit een voornamelijk Cat6 UTP kabel netwerk.

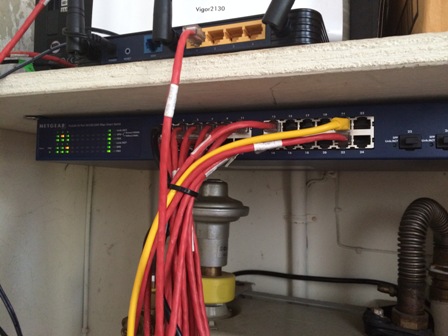

De servers en modem zijn verbonden met onze 24ports 1Gb netwerkswitch van Netgear

Internet
Ons netwerk is verbonden met glasvezel-internet van KPN. 100/100Mb/sec 24/7

Software
Het weerstation word uitgelezen door SerialVP
Vervolgens gebruiken 3 weerprogramma's deze data voor verder verwerking
WSwin van Werner Kren
WeatherLink van Davis
Columus

Voor de weersvoorspelling gebruiken we WXSIM
